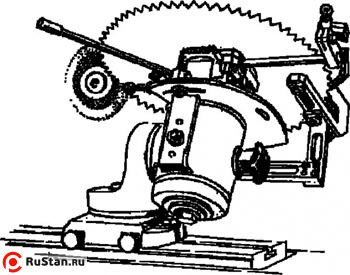

Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П55
284 238 руб.
с НДС - на 21.11.2024 г.
| Модель: |  |
ВЗ-318.П55 |
| Изготовитель: |  |
Белоруссия |
- Описание
- Комментарии
- Отзывы
Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.
Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.
Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.
Назначение:
Предназначено для заточки дисковых пил по передней и задней поверхностям зубьев в ручном режиме.
Особенности:
Затачиваемая пила устанавливается на оправке через сменные кольца.
Порядок заточки переднего угла:
- установить ось шлифовального шпинделя перпендикулярно продольному перемещению стола (для круга типа Т);
- развернуть приспособление и установить пилу;
- установить требуемый угол заточки, настроить механизм деления и ход шлифовального круга.
Порядок заточки заднего угла:
- установить шлифовальный круг типа ЧК;
- установить требуемый задний угол;
- выставить упорку и тормозное устройство;
- определить ход шлифовального круга.
| Параметр | Значение |
|---|---|
| Затачиваемый инструмент | Дисковая пила |
| Заточная операция | Шлифование по торцу зубьев |
| Диаметр затачиваемой пилы, мм. | 200 - 500 (700*) |
| Посадочный диаметр пилы, мм. | 20, 30, 32, 35, 50, 80 (100*) |
| Допуск радиального биения зубьев отностительно оси посадочного отверстия, мм. | 0,15 |
| Шероховатость обработанной поверхности, мкм. | Ra<=0.32 |
| Габаритные размеры, мм. | 365 х 310 х 315 |
| Масса ВЗ-318.П55 , кг. | |
| Применяется на станках | ВЗ-318; ВЗ-818; ВЗ-318Е; 3Е642; 3Е642Е; ВЗ-384 |
| * - с использованием дополнительной оснастки | ВЗ-318.П55.700 |
Гарантийные обязательства.
Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.
