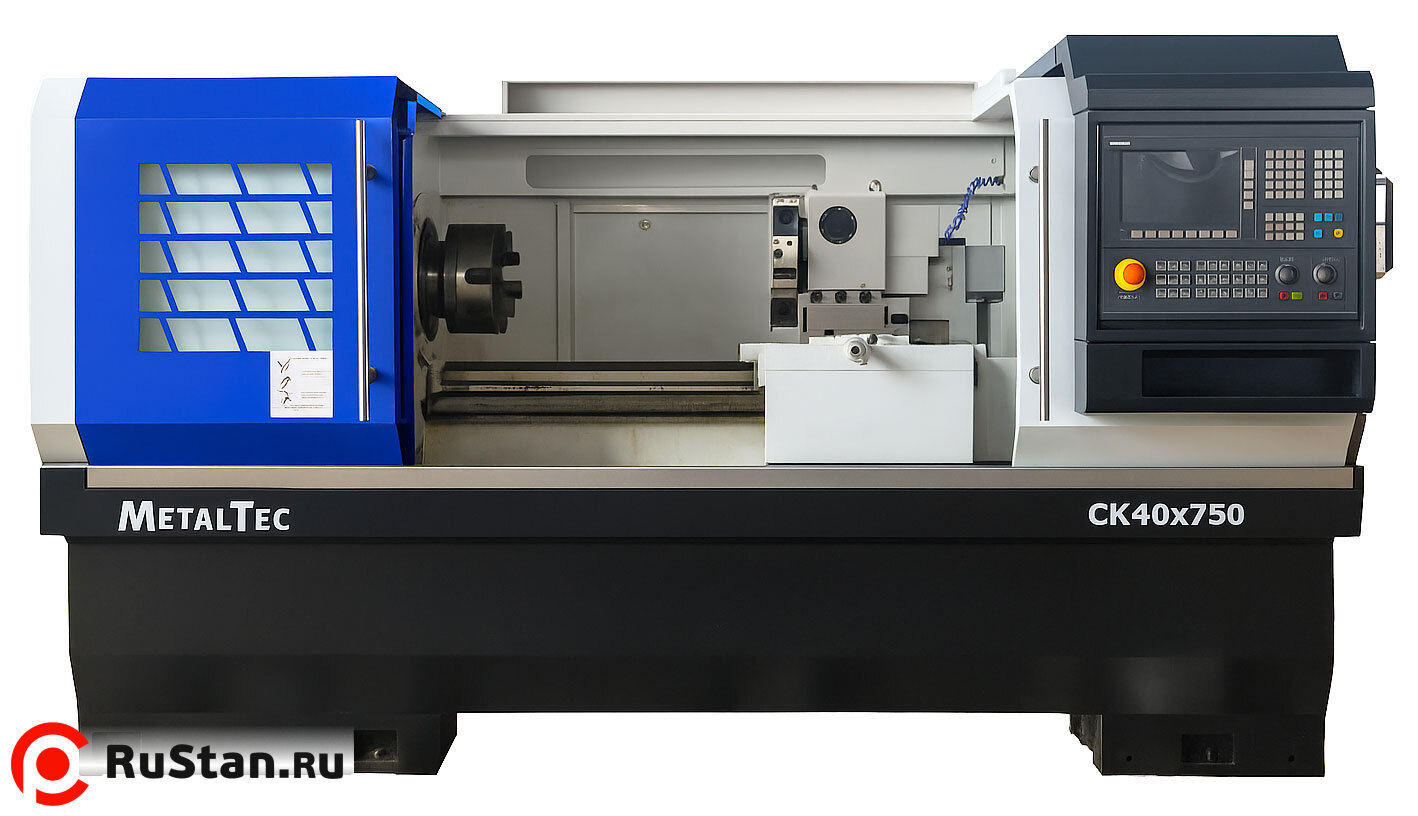

Токарный станок CK 40x750 с ЧПУ SIEMENS 808D ADVANCED
1 798 154 руб.
с НДС - на 17.06.2025 г.
| Модель: |  |
CK 40x750 |
| Артикул: | |
МК 410798 |
| Производитель: | MetalTec |
|
| Изготовитель: |  |
Китай |
- Описание
- Комментарии
- Отзывы
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
- Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку;
- Жесткие направляющие скольжения;
- Полное кабинетное ограждение;
- Проходное отверстие шпинделя 60 мм;
- Станина имеет индукционную закалку с твердостью HRC54;
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
- Ширина станины 335 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам.
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия;
- Эргономичный дизайн и удобное расположение основных модулей станка;
- Станок компактный, занимает мало пространства на производстве;
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
- Чугунная станина сводит на нет рабочие вибрации;
- Мощный двигатель для стабильной и высоко производительной работы;
- Система установки и смены инструмента для решения технических задач любой сложности;
- Подача смазочно-охлаждающей жидкости в зону резки;
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED
Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии.
Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать систему ЧПУ SINUMERIK 808D
даже в жестких условиях окружающей среды.
8-МИ ПОЗИЦИОННЫЙ РЕВОЛЬВЕРНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ
Повышение производительности металлообработки за счет сокращения времени на смену инструмента.
Смена вида операции происходит автоматически благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию.
ПРИВОДНАЯ СИСТЕМА SINAMICS
Благодаря множеству технических инноваций, приводная система SINAMICS задает новые стандарты в классе приводов
для компактных токарных и фрезерных станков.
Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче усилий на оси станка —
именно здесь нужны двигатели подачи SINAMICS с идеальными динамикой и точностью.
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)
Шарико-винтовая передача (ШВП) — важнейший элемент токарного центра с ЧПУ, отвечающий за движение рабочего модуля станка — инструментального блока (резцедержки).
Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузках),
плавное перемещение блока и длительный срок службы.

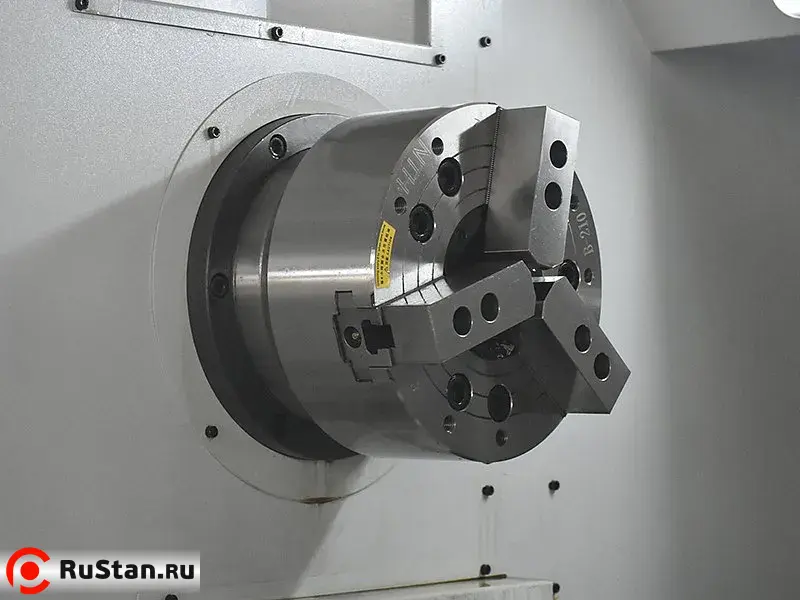

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ГИДРАВЛИЧЕСКИЙ ЗАЖИМ)
На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки.
Также возможна установка токарных патронов с гидравлическим и пневматическим зажимом.
МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА
Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.
Отсутствие вибраций при обработке, высокая жесткость и стабильность конструкции.
Для снятия внутренних напряжений станина проходит термическую обработку.
Внутренние части усилены ребрами жесткости, что обеспечивает практически неограниченный запас прочности.

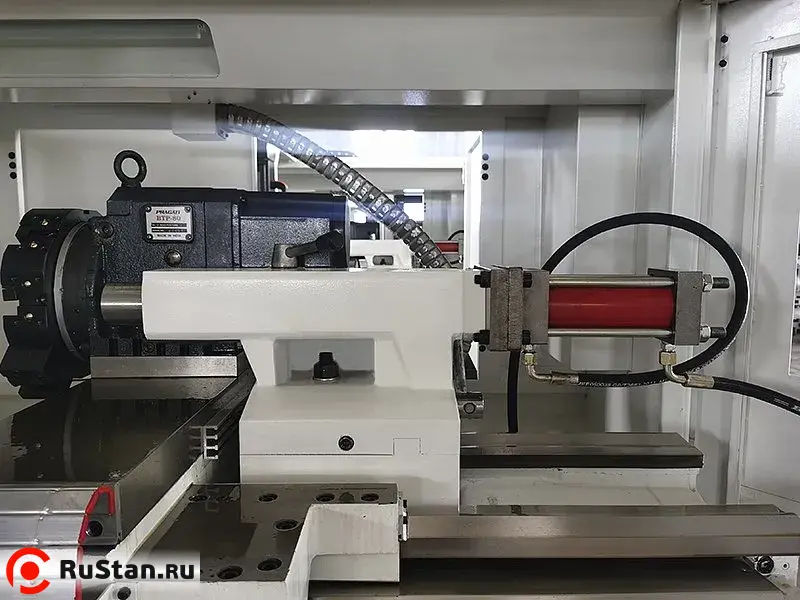

ПРИВОД ПИНОЛИ ЗАДНЕЙ БАБКИ
Станок комплектуется задней бабкой с ручной регулировкой.
Применяется для надежной фиксации вращающейся заготовки при обработке.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Обеспечивает бесперебойную и своевременную смазку всех узлов станка, облегчая техническое обслуживание и продлевая срок службы оборудования.
Технические характеристики CK 40x750 |
|
|---|---|
| Характеристика | Значение |
| Макс. диаметр над станиной, мм | 400 |
| Макс. диаметр над суппортом, мм | 200 |
| Расстояние между центрами, мм | 750 |
| Тип станины | Монолитная станина из чугуна |
| Твердость направляющих станины | HRC 54 |
| Ширина станины, мм | 335 |
| Направляющие по оси Z | Скольжения |
| Направляющие по оси Х | Скольжения |
| Стойка управления | Siemens 808 Advanced |
| Серводвигатели | Siemens |
| Диаметр отверстия в патроне, мм | 60 |
| Торец шпинделя | А2-6 |
| Механический патрон, мм | 200 |
| Скорость вращения, об/мин | 50 - 2500 |
| Ход по оси Х, мм | 240 |
| Ход по оси Z, мм | 600 |
| Х,Z ускоренная подача , м/мин | 6 / 8 |
| Инструментальная система | 8-ми позиционная револьверная головка |
| Количество устанавливаемого инструмента, шт. | 8 |
| Размер инструмента, мм | 20 х 20 |
| Задняя бабка | Ручная |
| Максимальное перемещение, мм | 120 |
| Конус | МТ4 |
| Тип двигателя | Серводвигатель |
| Мощность шпинделя, кВт | 7,5 / 11 |
| Мощность системы охлаждения, Вт | 120 |
| Длина, мм | 2400 |
| Ширина, мм | 1600 |
| Высота, мм | 2100 |
| Вес CK 40x750 (нетто), кг | 1800 |
| Вес (брутто), кг | 2000 |
Стандартная комплектация
- Система управления siemens 808d advanced
- 8-ми позиционный револьверный резцедержатель
- 3-х кулачковый зажимной патрон (ручной или гидравлический зажим)
- Приводная система sinamics
- Массивная станина из чугуна
- Шарико-винтовая передача (класс точности с3)
- Привод пиноли задней бабки механический
- Автоматическая система смазки
- Патрон механический з-х кулачковый
- Патрон 200 мм
Дополнительная комплектация
