Автоматический ленточнопильный станок Stalex BS-600GА
| Модель: |  |
BS-600GА |
| Артикул: | |
388128A |
| Производитель: |  |
Каталог компании STALEX |
| Сертификат: |  |
Официальный дилер |
Техническое описание станка

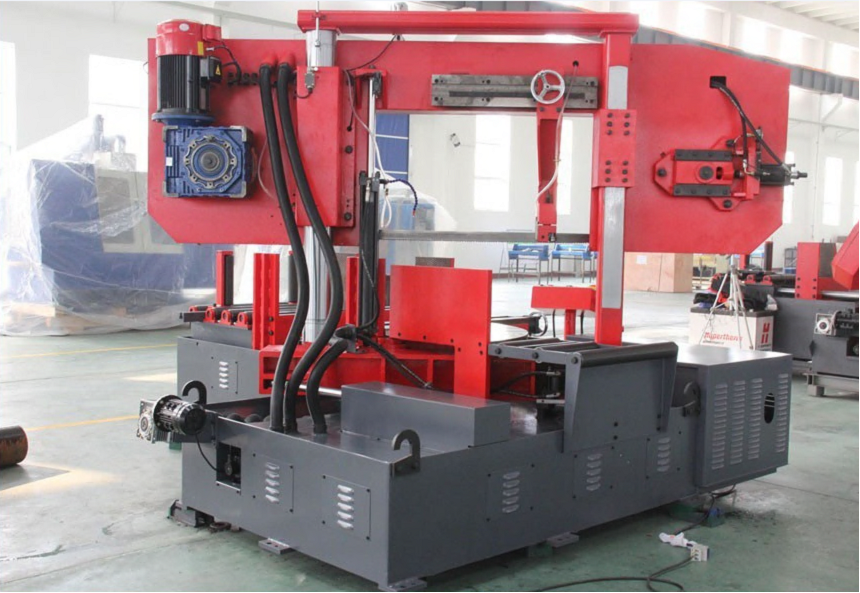

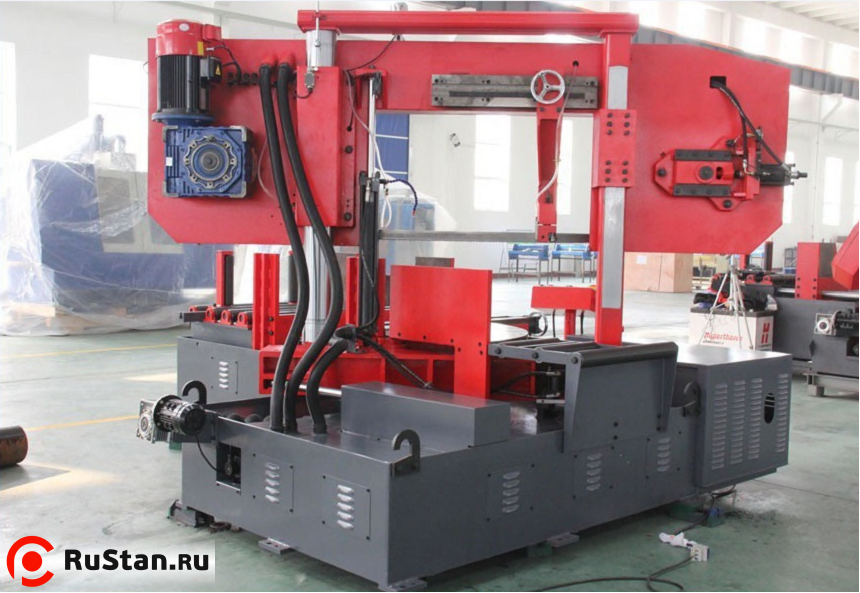

Модель Stalex BS-600GA является автоматическим ленточнопильным станком колонного одностоечного типа. Автоматический ленточнопильный станок предназначен для пиления труб и сплошных заготовок максимальным диаметром круга 600 мм и прямоугольной заготовки 850x600 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Одностоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны): основная колонна большего диаметра, по которой вертикально перемещается горизонтальная пильная рама, и направляющая колонна, задающая окончательное жёсткое направление рамы при работе и на холостом ходу. Пильная рама представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме (каждая операция выполняется вручную посредством нажатия соответствующей кнопки), так и в автоматическом режиме, когда станок выполняет весь цикл резания: зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков. В автоматическом режиме оператору необходимо лишь обеспечить подачу заготовок и нажать кнопку «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тиски имеют механический ход. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Основные элементы и особенности
- Угол пиления заготовок: 90°, 15°, 30°, 45° (с шагом 1°)
- Поворот рамы происходит автоматически от ЧПУ станка и выводится на дисплей
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Длина подачи заготовки контролируется автоматически c ЧПУ (CNC), движение происходит по линейным направляющим
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве
- Сенсорный дисплей управления
- Станок оснащён серводвигателем для плавной регулировки скорости вращения полотна 0-100 м/мин
- Предохранительный концевик на кожухе маховика и концевик за маховиком натяжения полотна для контроля/отключения станка при обрыве полотна
- Точная регулировка полотна с безлюфтовым вращением за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна (СОЖ)
- Гидравлические тиски с возможностью быстрого зажима заготовок
- Механическое натяжение полотна с индикатором натяжения
- Дисковая щётка для очистки полотна от стружки, приводимая в движение от вращения шкива
- Конвейер для сбора стружки с автоматическим приводом
- Подсветка зоны резания
- Автоматический подъём рамы при завершении резки
- Гидравлические прижимы для пакетной резки
| Техническая характеристика токарного станка | |
|---|---|
| Характеристика | Значение |
| Модель | Stalex BS-600GA |
| Артикул | 388128A |
| Тип станка | Автоматический колонный одностоечный ленточнопильный с ЧПУ |
| Мощность главного двигателя | 5.5 кВт (3-х фазный), серводвигатель |
| Мощность гидравлической станции | 1,5 кВт |
| Мощность системы СОЖ | 0,75 кВт |
| Вращение пилы (углы пиления) | 90°, 15°, 30°, 45° на угол кратный 1° (поворот рамы от ЧПУ) |
| Привод | Зубчатый |
| Скорость резания | 0-100 м/мин (плавная регулировка, без цифровой индикации) |
| Скорость подачи заготовки | 0-30 мм/с (зависит от массы заготовки) |
| Макс. единичный ход подающих гидравлических тисков | 480 мм |
| Мин. размер подачи заготовки с помощью ЧПУ | 5 мм |
| Точность подачи заготовки | 0.1/100 мм |
| Точность реза на отклонение по перпендикулярности | 0,2 мм на глубину реза 100 мм сплошного сечения |
| Рабочая зона при 90° (круг/прямоугольник) | 600 мм / 850 x 600 мм |
| Рабочая зона при 45° (круг/прямоугольник) | 400 мм / 600 x 400 мм |
| Макс. размер пакетной резки при 90° | 850 x 0 мм (пакетная резка на полную ширину) |
| Макс. размер пакетной резки при 45° | 400 x 400 мм |
| Габариты ленточного полотна (Размер полотна) | 54 x 1,6 x 6685 мм |
| Рабочая высота стола (от пола до основания тисков) | 820 мм |
| Объём гидравлического бака | 65 л |
| Объём бака СОЖ | 70 л |
| Приводной конвейер для сбора стружки | + |
| Лампа освещения | + |
| Индикатор натяжения полотна | + |
| Гидравлические прижимы для пакетной резки | + |
| Щетка дисковая для удаления стружки с полотна | + (механическая, приводная от вращения шкива) |
| Система автоматической регулировки процесса резки | По запросу |
| Лазерный указатель линии реза | Под заказ |
| Размер упаковки станка | 3550 x 2120 x 2660 мм |
| Размер упаковки стола подачи | 1790 x 1720 x 1490 мм |
| Масса BS-600GА станка | 4900 кг |
| Страна производитель | Китай |
| Гарантия | 12 месяцев |
|
Угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма. |
|

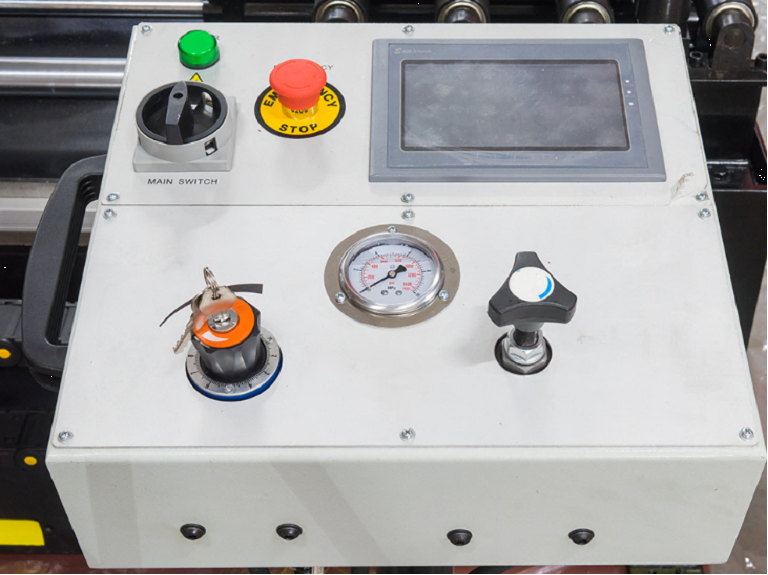

Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления. |
|

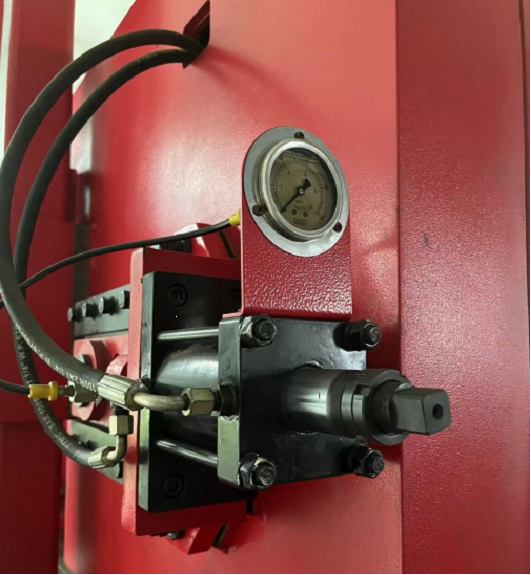

Механическое натяжение полотна. Датчик контроля (на обрыв полотна). Концевика на натяжение полотна – нет. |
|
Индикатор натяжения полотна |
|

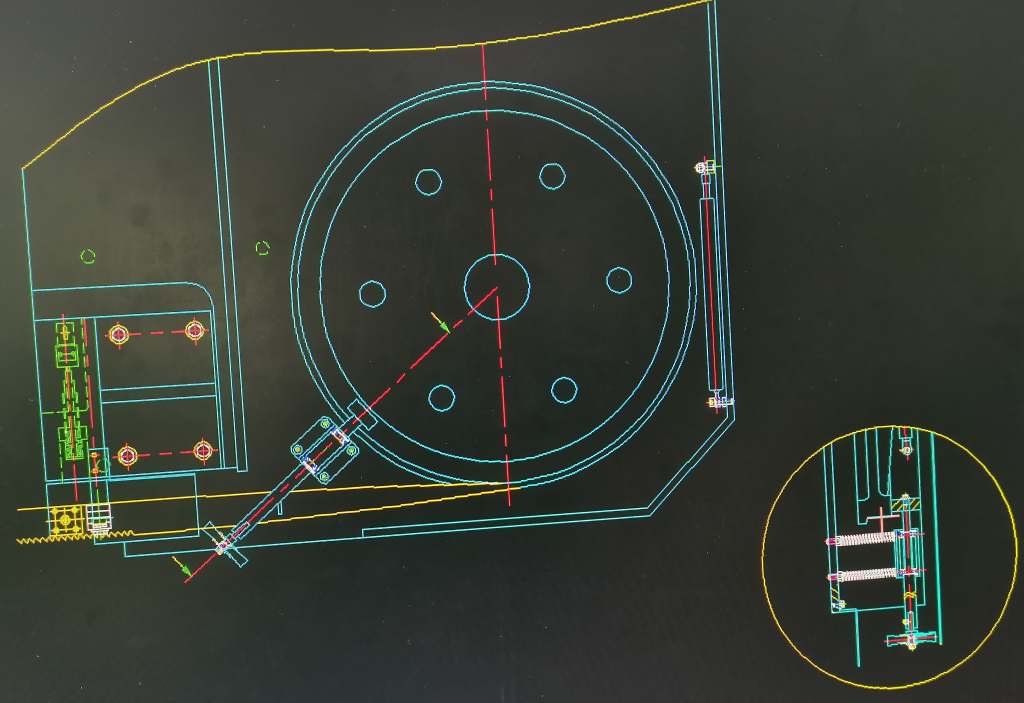

Предохранительные концевики на кожухе маховика |
|

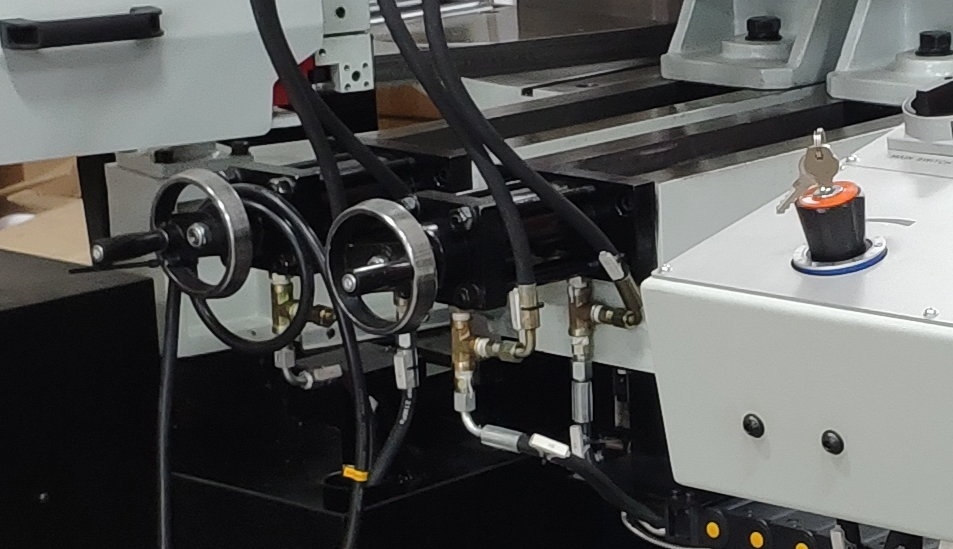

Тиски гидравлические с возможностью быстрого зажима заготовок |
|
Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива) |
|

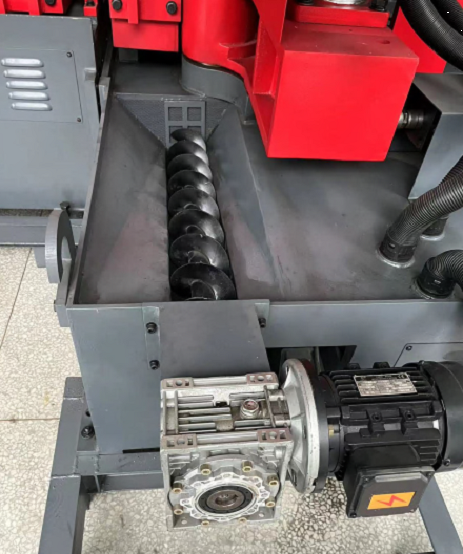

Шнековый приводной конвейер для сбора стружки |
|

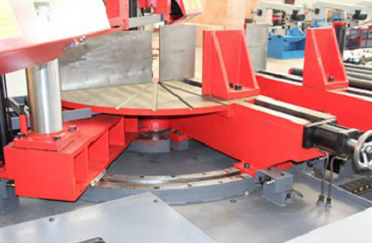

Поворотный механизм |
|
|
