Зубошлифовальный полуавтомат высокой точности ВЗ-580Ф4

Полуавтомат зубошлифовальный высокой точности ВЗ-580Ф4 предназначен для профильного шлифования прямозубых и косозубых зубчатых колес наружного зацепления стандартными абразивными кругами на керамической связке, профилируемых непосредственно на полуавтомате.

Особенности конструкции:

• Полуавтомат ВЗ-580Ф4 выполнен в горизонтальной компоновке;

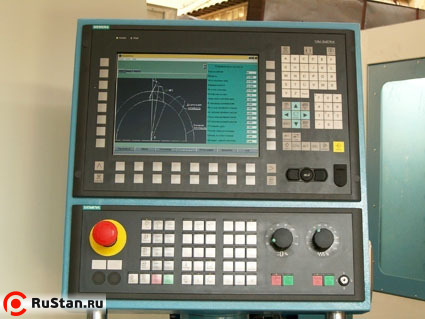

• Устройство ЧПУ SINUMERIK 840D в комплекте с цифровыми приводами осей координат серии SIMODRIVE 611D обеспечивает высокое качество управления полуавтоматом, его надежную бесперебойную работу;

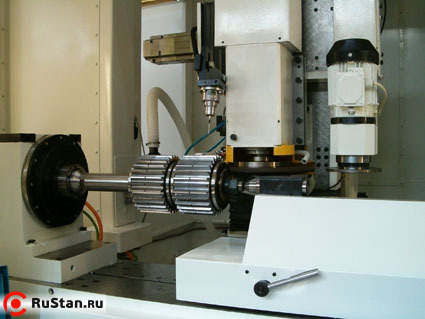

• Шпиндель бабки изделия вращается от встроенного кругового высокомоментного прямоприводного тормотора 1FW6 фирмы Siemens. Круговой датчик измерения угла поворота фирмы HEIDENHAIN с точностью ±2 установлен непосредственно на шпинделе (конечное звено). Шпиндель ВЗ-580Ф4 смонтирован на специальном прецизионном упорно-радиальном подшипнике фирмы INA. Конструктивное устройство бабки изделия обеспечивает наивысшую точность поворота, надежность и долговечность;
• Перемещения по осям Х (стол) и Z (поперечная каретка) осуществляются от линейных синхронных двигателей серии 1FN3 фирмы Siemens по замкнутым с предварительным натягом направляющим и интегрированными в них измерительными системами фирмы Schneeberger. Такая конструкция обеспечивает простой монтаж, исключительную динамику и высокую точность перемещения, высокую износостойкость привода благодаря бесконтактной передаче усилия;
• Перемещения по осям Y (вертикальная каретка) и U (механизм правки) осуществляются от синхронных двигателей серии 1FK7 фирмы Siemens через беззазорные шариковинтовые передачи по замкнутым (с предварительным натягом) линейным направляющим фирмы Schneeberger;
• Разворот вертикальной каретки (ось C) осуществляется от синхронного двигателя серии 1FK7 фирмы Siemens. Угол разворота контролируется прецизионным датчиком фирмы HEIDENHAIN;
• Шлифовальный шпиндель собран с применением прецизионных дуплексных (с предварительным натягом) подшипников фирмы FAG;
• Фасонная правка шлифовального круга осуществляется алмазным роликом механизма правки в автоматическом режиме координатными перемещениями с автоматической компенсацией износа шлифовального круга;

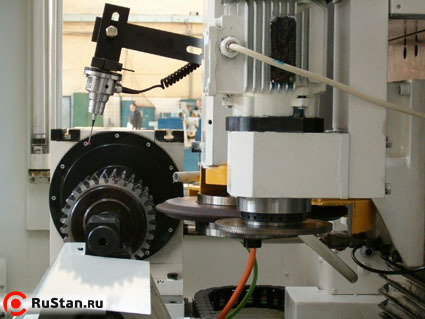

• Система ориентации заготовки выполнена на базе трехмерного контактного датчика фирмы HEIDENHAIN и посредством координатных перемещений в автоматическом цикле (в соответствии с управляющей программой) осуществляет следующие функции:
• привязку заготовки (угловую и осевую) к станочной системе координат;
• измерение заготовки (окружной шаг зубьев, накопленную погрешность шага зубьев, точность профиля) с целью определения годности заготовки (наличие припуска), равномерного распределения припуска по профилям зубьев, поиск высокого зуба, с которого начинать обработку;
• производит окончательное измерение обработанного зубчатого колеса по параметрам зубошлифования (окружной шаг, накопленная погрешность шага зубьев и направления зуба);
• Для достижения максимально высоких показателей качества поверхности и геометрической точности зубчатых колес полуавтомат может быть снабжен автоматическим механизмом для тонкой балансировки шлифовального круга фирмы DITTEL;
• Помимо базового программного обеспечения в систему ЧПУ встроена оригинальная система подготовки управляющих программ. Оператору в диалоговом режиме необходимо заполнить таблицу параметров заготовки, указать режимы резания, параметры и размеры шлифовального круга. Система автоматически сформирует управляющую программу для обработки заготовки и правки круга;
• Система подачи и очистки СОЖ ВЗ-580Ф4 выполнена на базе насоса высокого давления (до 5 атм.) и лентопротяжного устройства с бумажным фильтром, что обеспечивает эффективную подачу и очистку СОЖ на масляной основе. Применение системы отсоса и фильтрации аэрозолей из рабочей зоны обеспечивает гигиенические нормы при работе.
