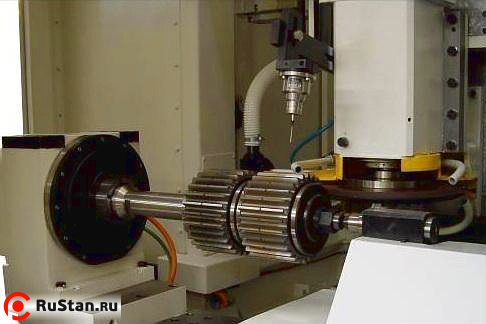

Полуавтомат ВЗ-676Ф4 предназначен для шлифования боковых поверхностей прямозубых и косозубых зубчатых колёс с внешними зубьями методом профильного шлифования.
В качестве шлифовальных кругов в основном применяются абразивные электрокорундовые круги, профилируемые непосредственно на полуавтомате. При необходимости могут применяться высокостойкие эльборовые (CBN) специальные профильные шлифовальные круги на керамической связке с возможностью их периодической правки на полуавтомате.
Технические характеристики ВЗ-676Ф4 | |
|---|---|
| Характеристика | Значение |
| Наибольший диаметр заготовки, мм | 360 |
| Пределы модулей, мм | 1...10 |
| Наибольшая ширина прямозубого венца (в наборе прямозубых зубчатых колес), мм | 360 |
| Посадочный диаметр шлифовального круга, мм | 127 |
| Наибольший/наименьший диаметр шлифовального круга, мм | 350/250 |
| Частота вращения шлифовального шпинделя, об/мин | 1000...3000 |
| Число управляемых осей координат: | 6 |
| Диаметр правящего алмазного ролика, мм: | 150 |
| Наибольшие рабочие перемещения по управляемым осям координат: | |
| - продольного стола с заготовкой (ось Х), мм; | 600 |
| - вертикального шлифовального круга (ось Z); | 130 |
| - поперечного шлифовального круга (ось Y); | 300 |
| - каретки механизма правки (ось U); | 80 |
| - поворот шпинделя бабки изделия (ось А), град. | не ограничен |
| - поворот шлифовальной бабки на угол наклона зуба (ось С), град. | ±30 |
| Наибольшие рабочие подачи по управляемым осям координат: | |
| - ось Х, м/мин; | 20 |
| - оси Y, Z и U, м/мин; | 6 |
| - ось A, об/мин; | 30 |
| - ось C, об/мин. | 5 |
| Достигаемая степень точности обработки образца-изделия | <=5 степени по ГОСТ 1643-81 |
| Шероховатость обработанной поверхности зуба | Ra≤0,63 |
| Класс точности полуавтомата по ГОСТ 13086-77 | В |
| Мощность электродвигателя главного движения, кВт | 7,5 |
| Род тока питающей сети | перем. 3-х фазный |
| Напряжение, В | 380±10% |
| Частота тока, Гц | 50 |
| Габариты полуавтомата (ДхШхВ), мм | 2400х4700х2625 |
| Масса ВЗ-676Ф4 , кг | 8000 |
