Гидравлические гильотинные ножницы НГ3422 (12х3150 мм)
Код товара:
37867
Нет в наличии
| Модель: |  |
НГ3422 |
| Производитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы

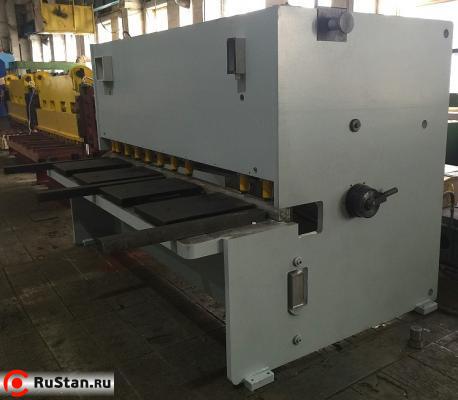

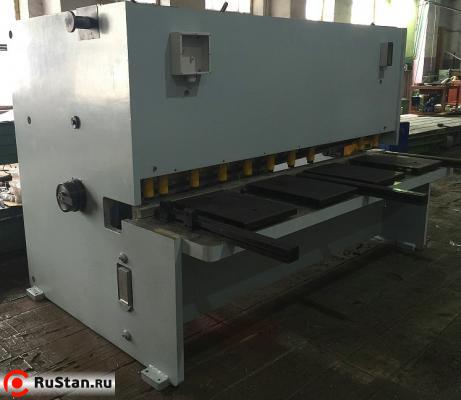

Гидравлические гильотинные ножницы НГ3422 с наклонным ножом для листа 12х3150 мм предназначены для холодной резки листового и полосового металла.
Конструкция гидравлических гильотинных ножниц обеспечивает высокую точность и качество резания толстых листов на низкой рабочей скорости.
Особенности
- регулируемый угол наклона ножей;
- регулировки зазора и величины хода режущих ножей;
- жесткая, стальная конструкция станины и ножевой балки обеспечивает минимальные значения деформаций даже при максимальных нагрузках;
- конструкция станины имеет форму «V»;
- задний упор на жестких направляющих. Величина хода заднего упора 1 000 мм.;
- автоматический отвод заднего упора вверх после положения 1 000 мм;
- ножи изготовлены из инструментальной стали марки 6ХВ2С;
- нижний нож имеет 4 режущие кромки, верхний – 4;
Технические характеристики НГ3422 | |
|---|---|
| Характеристика | Значение |
| Наибольшие размеры разрезаемого металла с временным сопротивлением σв≤500 МПа, мм | 12х3150 |
| Наименьшая толщина разрезаемого металла, мм | 1 |
| Частота ходов ножа, мин -1, не менее | 14-28 |
| Угол наклона подвижного ножа, град. | 2 |
| Наибольшая длина отрезаемой полосы при работе с задним упором, мм | 1000 |
| Номинальное усилие прижима листа (суммарное), кН | 365 |
| Скорость перемещения заднего упора мм/мин, не менее | 2000 |
| Ход гидравлических прижимов, мм | 25 +/-1 |
| Расстояние от уровня пола до верхней кромки нижнего ножа, мм | 850 +/-3 |
| Габаритные размеры, мм | 3870х2135х1920 |
| Масса НГ3422 , кг | 10700 |
| Характеристики электрооборудования: | |
| Род тока питающей сети | переменный, трехфазный |
| Частота тока питающей сети, Гц | 50 +/-1 |
| Напряжение питающей сети, В | 380 +/-38 |
| Род тока электропривода ножниц | переменный, трехфазный |
| Напряжение силовой цепи при переменном токе, В | 380 |
| Напряжение цепей управления, В | |
| при переменном токе | 110 |
| при постоянном токе | 24 |
| Напряжение цепей освещения при переменном токе, В | 220 |
| Напряжение цепей сигнализации при постоянном токе, В | 24 |
| Режим работы электросхемы ножниц | наладочный, одиночный ход |
| Количество электродвигателей, шт | 2 |
| Электродвигатель главного привода: | |
| тип | 50НР63 |
| мощность, кВт | 0,55 |
| частота вращения, мин -1 | 1500 |
| количество, шт | 1 |
| Электродвигатель привода заднего упора | |
| Общая установленная мощность электродвигателей, кВт | 22 |
| Тип механизма управления | толчковый в режиме "наладка" от кнопки, "одиночный ход" от педали |
| Гидропривод: | |
| количество | 1 |
| рабочая жидкость | ВНИН НП - 403 ГОСТ, 16728 - 78, ИГП - 18, ТУ38101413 - 78, ИГП - 30, ТУ38101413 - 78 |
| тонкость фильтрации, мкм | 40 |
| рабочее давление, мПа | 22,4 |
| Характеристика системы смазки: | |
| Смазка | густая, индивидуальная жидкая в ваннах |
| Смазочные материалы | рядовое и экспортное исполнение - солидол "Ж" ГОСТ 1033-79, Тропики - ЦИАТИМ - 201 ГОСТ 6267-74, Масло "Н - 50А" ГОСТ 20799 - 75 |
| Показатели надежности | |
| Установленная безотказная наработка в сутки, ТУС.4, не менее | 21 |
| Установленная безотказная наработка в неделю, ТУН.4, не менее | 105 |
| Установленная безотказная наработка, ТУ.4, не менее | 1000 |
| Установленный срок службы до первого капитального ремонта при двухсменной работе u Ku=0,72. ТСЛ.У, лет, не менее | 7,5 |
| Коэффециент технического использования, Кт. u, не менее | 0,95 |
| Объединенная удельная трудоемкость технических обслуживаний и ремонтов, чел.4/ч | 0,159 |
Стандартная комплектация ножниц
- регулируемый угол наклона ножей;
- регулировка зазора между ножами при помощи рукоятки;
- набор гидравлических прижимов;

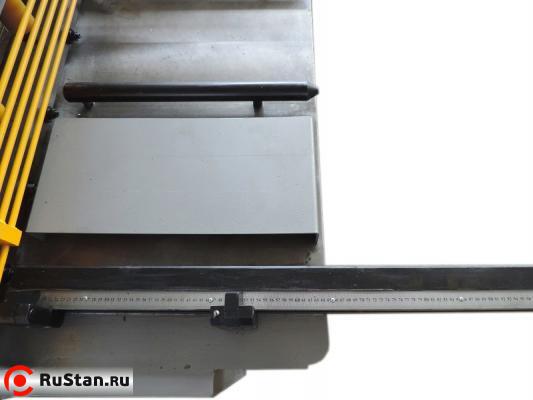

- кронштейны передней поддержки листа со шкалой, Т-образным пазом;
- передние съемные упоры;
- подсветка рабочей зоны с лазерным указателем линии реза;

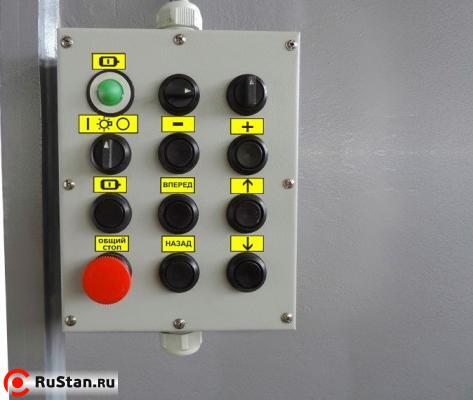

- кнопка аварийного останова;
- индикатор уровня рабочей жидкости;
- шариковые опоры в столе;
- фотоэлектрические барьеры (соответствие нормам СЕ) в рабочей зоне;
- задний упор на жестких направляющих. Величина хода заднего упора 1 000 мм.;
- корпуса гидроцилиндров изготовлены путем мех. обработки сплошной заготовки, которая впоследствии подвергается хонингованию;
- штоки гидроцилиндров изготовлены из поковки, закалены, хромированы, подвергнуты точной шлифовке и полировке;
- педаль управления;
- руководство по эксплуатации.
Дополнительная комплектация ножниц
- система ЧПУ цветной сенсорный дисплей, панель оператора ( по пожеланию заказчика устанавливается система фирмы Siemens, Omron, или Delta Electronics ;
- панель управления системы ЧПУ на поворотном кронштейне;
- регулировка зазора между ножами системой ЧПУ;
- настройка и регулировка продольного угла наклона ножевой балки системой ЧПУ;
- автоматический задний упор, перемещение обеспечено шарико - винтовой парой вдоль жестких направляющих, величина хода – 1 000 мм.;
- программируемое перемещение заднего упора, функции подъема при резке длинномерных заготовок, точность позиционирования ±0,1 мм.;
- пневматическая поддержка тонколистового листа;
- секция для резки сортового проката (уголок, круг);
- система подогрева рабочей жидкости для работы при отрицательных температурах (до -25ºС);
- система воздушного охлаждения рабочей жидкости;
- эл. оборудование и защитные компоненты от Schneider;
- угловой упор 0 - 180º;
- заднее и боковое ограждение рабочей зоны;
- откатная не приводная тележка, г/п 2, 4, или 6 тн.;
- рольганг для подачи заготовок;
