Долбёжно-пазовальный станок JET JFM-6
95 000 руб.
с НДС - на 21.11.2024 г.
Модель: | JET JFM-6 |
|
Артикул: | 10000408M |
|
Производитель: | JET (Швейцария) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Китай |
- Описание
-
Документы
- Комментарии
- Отзывы
- Доставка
В наличии с марта 2017
JFM-6 хорошо оснащенный, удобный и точный в работе долбежно-пазовальный станок для любительского применения. Основание, колонна, рабочий стол, упоры и прижимы заготовки выполнены из массивных чугунных отливок, что обеспечивает высокую точность и отсутствие вибраций при работе. В комплект поставки входит металлическая тумба-основание с отсеком для хранения инструментов.

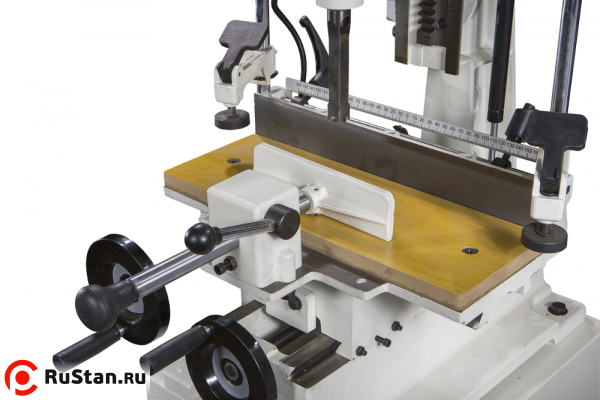

Предусмотрено несколько вариантов фиксации заготовки, что позволяет выбрать наиболее удобный способ работы. Прежде всего, деталь можно вручную прижимать к основному упору, жестко закрепленному на столе параллельно продольной оси подачи. Для подпора с другой стороны есть параллельный ему подвижный упор с эксцентриковым стопором выбранного положения.

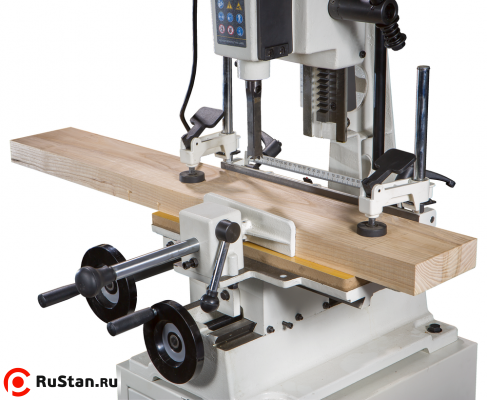

С двух сторон стола на вертикальных штангах смонтированы два одинаковых вертикальных прижима. Их можно поворачивать на оси и сдвигать вверх или вниз, отжав пластинчатый стопор (как на трубных струбцинах); прижим производится эксцентриковым механизмом. Наконец, для продольного позиционирования заготовок есть торцевой упор с несколькими степенями свободы для установки в разных плоскостях.

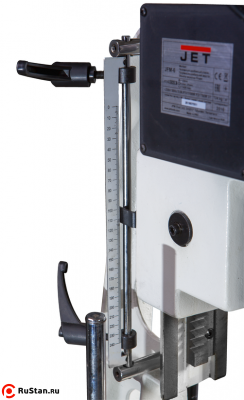

Стол можно подавать по двум горизонтальным осям при помощи вращающихся маховиков. Есть регулируемые ограничители хода. Вертикальная подача производится рычагом и тоже имеет ограничители, которые легко выставить, пользуясь предусмотренной шкалой.
Положение самого рычага можно менять в зависимости от высоты заготовки или резца. Эта операция производится без вспомогательного инструмента: достаточно отвести рычаг в сторону для разблокировки зубчатой муфты и переставить его.
Продуманная, качественно изготовленная конструкция этого станка позволят выполнять пазы под прямым углом к поверхности заготовки с профессиональной точностью, быстро и с минимальными затратами усилий на предварительную настройку.
Особенности

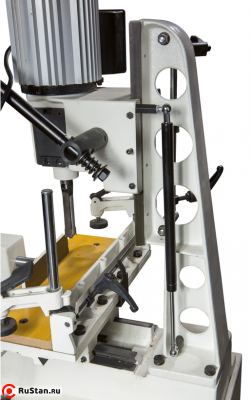

- Реечный механизм подачи с газовым упором
- Механизм быстрой регулировки высоты рычага подачи резца
- Регулируемый упор глубины фрезерования
- Продольный упор заготовки
- Горизонтальный прижим (упор) заготовки с эксцентриковой фиксацией
- Два вертикальных эксцентриковых прижима заготовки
- Регулируемый торцевой упор заготовки
- Координатный рабочий стол с маховиками подачи по осям
- Регулируемые ограничители хода по осям
- Рабочий стол из чугунного литья с деревянной накладкой
Технические характеристики JFM-6 | |
---|---|
Характеристика | Значение |
Потребляемая (выходная) мощность | 1,1 (0,75) кВт |
Частота вращения шпинделя на холостом ходу | 1420 об/мин |
Максимальный диаметр зажима сверлильного патрона | 16 мм |
Максимальный размер резца (твердые/ мягкие породы) | 16/ 19 мм |
Ход резца | 220 мм |
Максимальная высота заготовки (от стола до втулки) | 320 мм |
Ход стола по осям (продольный/ поперечный) | 175/ 150 мм |
Размеры рабочего стола (ДхШ) | 400х150 мм |
Размеры упора заготовки (ДхВ) | 70х400 мм |
Максимальное расстояние от упора до центра резца | 140 мм |
Габаритные размеры (ДхШхВ) | 850х700х1720 мм |
Вес JET JFM-6 | 85 кг |
Комплектация
- Сверлильный патрон и зажимной ключ
- Втулка для установки резцов с хвостовиком 3/4''
- Торцевой упор
- Вертикальные прижимы заготовки
- Горизонтальный прижим заготовки
- Накладка из МДФ для рабочего стола
- Закрытая подставка с отсеком для инструмента
