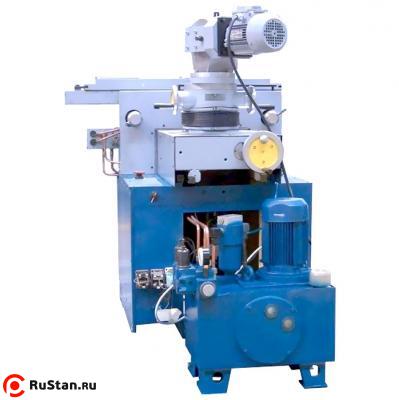

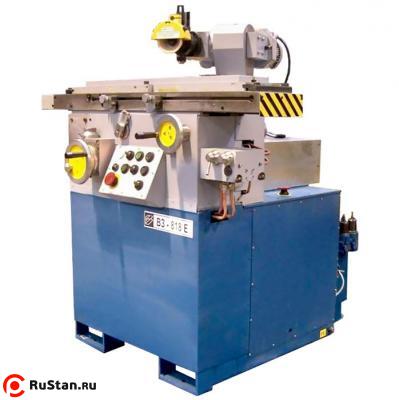

Станок заточной универсальный ВЗ-818Е

Заточной универсальный станок ВЗ-818Е предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твердого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами. На станке возможно выполнение шлифовальных работ: круглое шлифование (наружное и внутреннее) и плоское шлифование.

Конструктивные особенности станка:

• замкнутые роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;
• беззазорный привод стола от маховика;
• двигатель шлифовального круга развернут в сторону, противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки;
• малые габариты станка ВЗ-818Е при больших технологи-ческих возможностях. Конструкция станка ВЗ-818Е защищена патентом.

Станок может быть оснащен 38 приспособлениями, в том числе приспособлениями для плоского, круглого наружного и внутреннего шлифования, системой отсоса пыли (см. ниже перечень приспособлений и дополнительной оснастки).

Шлифовальные круги по ГОСТ 2424-83, устанавливаемые на станке:

• 1-150х16х32 (оправка для круга ВЗ-318М.91.010, кожух ВЗ-318М.92.030);
• 11-125х45х32 (оправка для круга ВЗ-318М.91.020, кожух ВЗ-318М.92.040);
• 11-100х40х20 (оправка для круга ВЗ-318М.91.030, кожух ВЗ-318М.92.010);
• 12-80х8х13 (оправка для круга ВЗ-318М.91.040, кожух ВЗ-318М.92.050);
• 11-150х40х32 (оправка для круга ВЗ-318М.91.020, кожух ВЗ-318М.92.020).

Комплект поставки

• Станок в сборе;
• Гидропривод продольного перемещения стола;
• Бабка универсальная ВЗ-318.П1;
• Бабка передняя ВЗ-318.П2;
• Бабка задняя ВЗ-318.П3;
• Упорка универсальная 3Е642Е.П4;
• Приспособление для линейной правки круга и установки центров ВЗ-318.П5;
• Оправка ВЗ-318М.91.010 (для круга для круга 1-150х16х32);
• Оправка ВЗ-318М.91.030 (для круга 11-100/i71х40х20 и 12-100/i42х10х20);
• Ключ ВЗ-318М.90.010 (для оправки ВЗ-318М.91.030);
• Ключ ВЗ-318М.90.020 (для оправки ВЗ-318М.91.010 и ВЗ-318М.91.020);
• Ключ Д48-80;
• Кожух ВЗ-318М.92.010 (для круга диам.100 мм.);
• Кожух ВЗ-318М.92.030 (для круга диам.150 мм.);
• Съемник ВЗ-318М.90.202;
• Центр ВЗ-318М.90.204;
• Центроискатель ВЗ-318М.90.203;
• Пылеотвод ВЗ-318М.93.000;
• Светильник, набор слесарно-монтажного инструмента;
• Руководство по эксплуатации.
