Радиально-сверлильный станок OPTIMUM DR4
Код товара:
11675
Нет в наличии
| Модель: |  |
Opti DR4 |
| Артикул: | |
3703280 |
| Производитель: |  |
Optimum (Германия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы

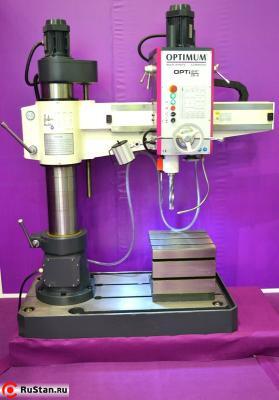

Мощный и точный промышленный радиально-сверлильный станок OPTIMUM DR4 применяется в различных областях - сверление, развертывание, нарезание резьбы.
Особенности станка:
- Три скорости автоматической подачи пиноли.
- Нарезание резьбы до М30.
- Тяжелая массивная литая конструкция.

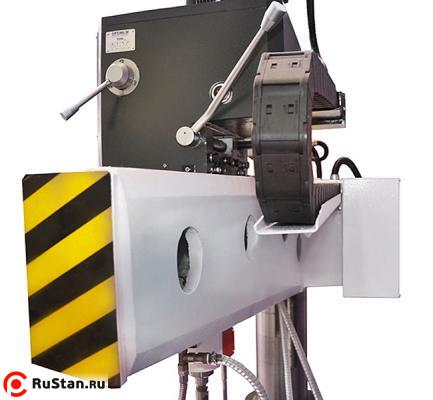

- Жесткая, устойчивая к нагрузкам конструкция рукава.
- Редуктор подъема рукава работает в масляной ванне.
- Перемещение рукава по высоте с помощью производительного электродвигателя и подъемного штока.
- Высокопроизводительный высококачественный электродвигатель привода шпинделя.
- Большой вылет сверлильной головки.
- Плавность и легкость хода линейных и поворотных осей.

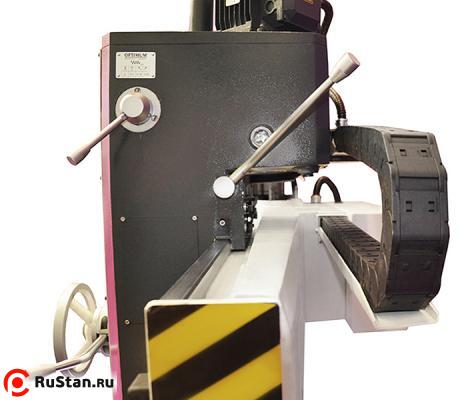

- Моторизованное перемещение сверлильной головки.
- Толстостенная чугунная колонна обеспечивает высокую жесткость и плавный ход.
- Закаленные и шлифованные шестерни привода шпинделя из хромо-никелевой стали.
- Закаленные и шлифованные направляющие сверлильной головки.
- Независимая система зажатия сверлильной головки и колонны позволяют фиксировать их вместе или по отдельности.
- Оптимизированная конструкция зажимных устройств OPTIMUM DR4 по осям обеспечивает минимальное смещение при зажиме.
- Массивный точный большеразмерный стол повышенной жесткости.

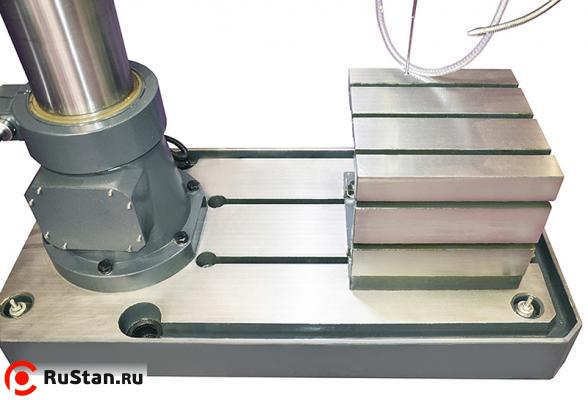

- Параллельные Т-образные пазы основного и съемного коробчатого столов.

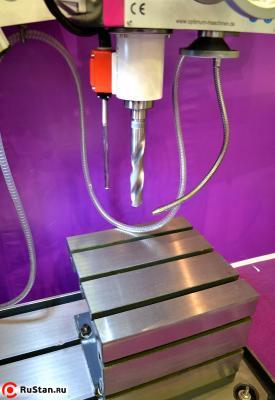

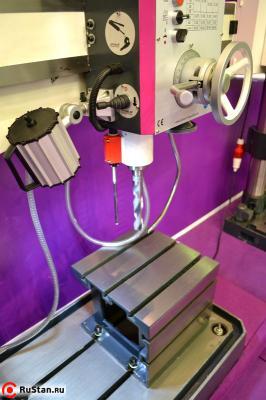

- Закаленный шлифованный съемный коробчатый стол большого размера.

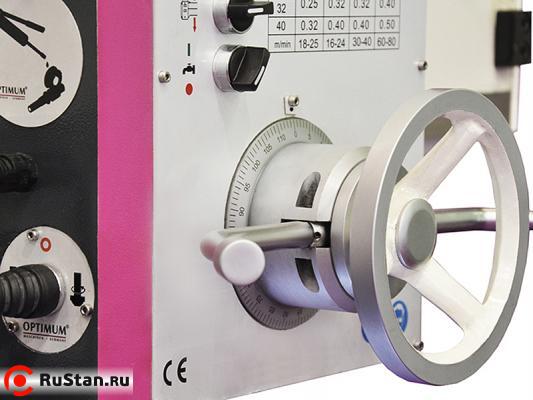

- Центрально расположенный, эргономичный маховик хода пиноли.
- Система подачи СОЖ со встроенным в основание баком.

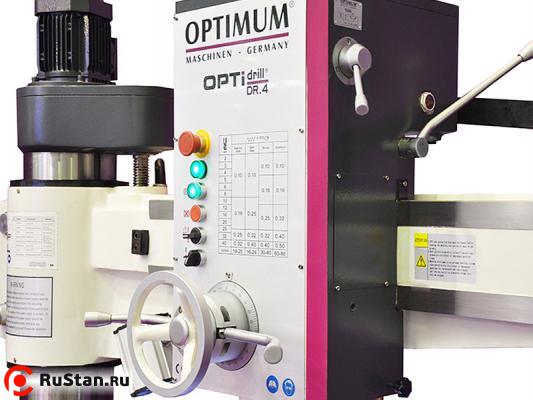

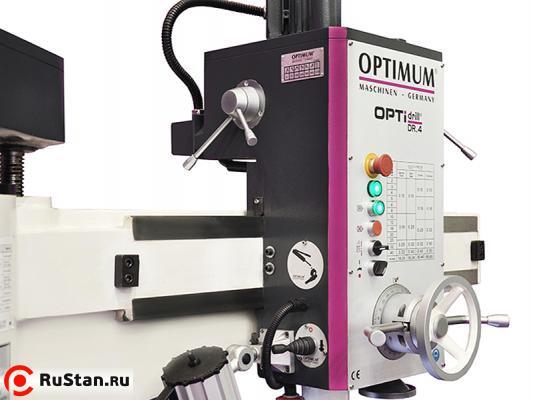

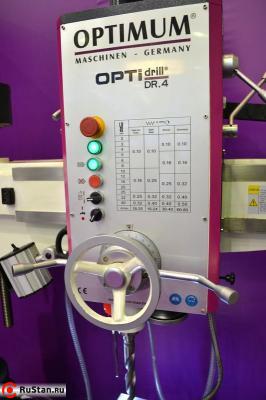

- OPTIMUM DR4 имеет наглядную и удобную панель управления.

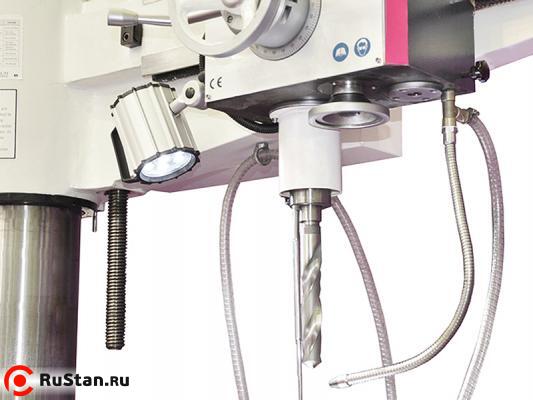

- Встроенный станочный светильник.
- Регулируемый упор глубины сверление.
- Правое / левое вращение шпинделя.
- Ручной зажим всех осей.
Технические характеристики DR4 | |
|---|---|
| Характеристика | Значение |
| Электропитание | |
| Электропитание | 380 В ~50 Гц |
| Общая потребляемая мощность | 3 кВт |
| Привод шпинделя | 1,5 кВт |
| Привод подьема рукава | 0,75 кВт |
| Диаметр сверления | |
| Максимальный диаметр сверления в стали | 40 мм |
| Максимальный диаметр продолжительного сверления в стали | 36 мм |
| Максимальный размер резьбы, нарезаемой в стали | М30 |
| Конец шпинделя | |
| Конец шпинделя | МК 4 |
| Перемещение пиноли | 280 мм |
| Автоматическая подача | |
| Автоматическая подача пиноли | 0,1 - 0,25 мм/об |
| Количество ступеней автоматической подачи | 3 |
| Рукав | |
| Скорость хода вверх/вниз | 1270 мм/мин |
| Угол поворота рукава вокруг колонны | ± 180° |
| Число оборотов | |
| Частота вращения шпинделя | 75 - 1220 об/мин |
| Количество ступеней | 6 |
| Сверлильный стол | |
| Размер стола | 1360 х 690 мм |
| Размер съемного коробчатого стола | 400 х 400 х 350 мм |
| Расстояние от шпинделя до стола | 250 - 1000 мм |
| Расстояние от шпинделя до колонны | 320 - 1020 мм |
| Горизонтальный ход сверлильной головки | 700 мм |
| Вертикальный ход рукава | 510 мм |
| Габаритные размеры | |
| Габаритные размеры | 1760 х 770 х 2100 мм |
| Габаритные размеры с повернутым рукавом | 1760 х 1760 х 2100 мм |
| Масса Opti DR4 станка | 1600 кг |
Стандартная комплектация

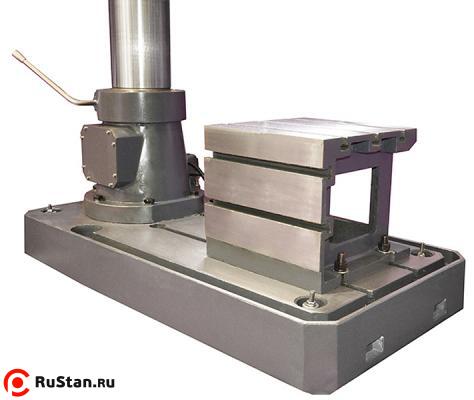

- Съемный коробчатый стол.
- Руководство по эксплуатации на русском языке.
Комплектация за дополнительную плату
1 189 735p
